ผู้ผลิตข้อต่อแบบไม่มีฮับในประเทศจีน

เป็นไปตามมาตรฐาน CUPC, ASTM C1277
ข้อต่อแบบไม่มีฮับเป็นข้อต่อท่อที่ยืดหยุ่น ใช้สำหรับเชื่อมต่อท่อเหล็กหล่อ, PVC, ทองแดง หรือ ABS โดยไม่ต้องใช้ฮับหรือหน้าแปลน ข้อต่อนี้ให้การเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วซึม ทำให้การติดตั้งรวดเร็วและง่ายขึ้นในระบบประปา, ระบบระบายน้ำ และระบบระบายอากาศ.

HANVOS แบรนด์ภายใต้ 这边HANVOS, Hose Clamp Co., Ltd เป็นผู้ผลิตข้อต่อแบบไม่มีฮับมืออาชีพ ก่อตั้งขึ้นในปี 2001 ที่เมืองอี้หยาง เมืองหนิงโป มณฑลเจ้อเจียง ประเทศจีน ด้วยประสบการณ์กว่า 20 ปี และโรงงานขนาด 35,000 ตารางเมตร HANVOS ได้กลายเป็นหนึ่งในผู้จัดจำหน่ายชั้นนำของแคลมป์สายยางและข้อต่อท่อในประเทศจีน.

ต่อไปนี้คือการแนะนำอย่างละเอียดของ HANVOS เกี่ยวกับข้อต่อแบบไม่มีฮับสแตนเลส และความคิดเห็นจากผู้เชี่ยวชาญเกี่ยวกับคำถามที่พบบ่อย.

ทำไมถึงเลือกเป็นพันธมิตรกับ HANVOS

ความสามารถในการผลิตขั้นสูงและนวัตกรรม

HANVOS ผสานสายการผลิตอัตโนมัติ เครื่องมือที่มีความแม่นยำสูง และระบบบริหารจัดการ ERP ที่ทันสมัย เพื่อบรรลุผลผลิตที่มีประสิทธิภาพและคุณภาพสม่ำเสมอ เราได้บรรลุมาตรฐานอุตสาหกรรม 3.0 อย่างสมบูรณ์แล้ว และกำลังก้าวไปสู่มาตรฐานอุตสาหกรรม 4.0 อย่างมั่นคง เพื่อรับประกันกำลังการผลิตที่เสถียรและนวัตกรรมอย่างต่อเนื่องสำหรับพันธมิตรทั่วโลก.

การวิจัยและพัฒนาที่แข็งแกร่งและความเชี่ยวชาญทางเทคนิค

ด้วยศูนย์วิจัยและพัฒนาที่ได้รับการยอมรับในระดับเทศบาล ทีมวิศวกรกว่า 50 คนของ HANVOS มุ่งเน้นการออกแบบผลิตภัณฑ์ การเพิ่มประสิทธิภาพโครงสร้าง และการทดสอบ โดยได้รับการสนับสนุนจากผู้เชี่ยวชาญที่มีประสบการณ์ในอุตสาหกรรมมากกว่า 30 ปี เรามอบโซลูชันข้อต่อแบบไม่มีฮับที่เชื่อถือได้และมีประสิทธิภาพสูง.

คุณภาพที่ได้รับการรับรองและการยอมรับในระดับสากล

เราได้รับการรับรองมาตรฐานต่าง ๆ ได้แก่ ISO9001, IATF16949, ISO14001, ISO45001 และ CUPC ซึ่งสะท้อนถึงความมุ่งมั่นของเราในคุณภาพ ความปลอดภัย และการจัดการสิ่งแวดล้อม มาตรฐานสากลเหล่านี้ช่วยให้ HANVOS สามารถจัดหาผลิตภัณฑ์ที่เชื่อถือได้ให้กับอุตสาหกรรมยานยนต์ การก่อสร้าง และระบบประปา ทั้งในประเทศและต่างประเทศ.

ข้อมูลทางเทคนิคของข้อต่อแบบไม่มีฮับ HANVOS

การออกแบบแผ่นป้องกันสองทิศทางที่จดสิทธิบัตรแล้ว
เชื่อมต่อท่อเหล็กหล่อกับท่อเหล็กหล่อ
ปะเก็นแบบมีลูกปัดพิเศษ
การออกแบบแคลมป์แบบเชื่อมต่อกัน
ดีไซน์รูตาไก่ลอย

ตารางข้อกำหนดข้อต่อท่อแบบมาตรฐานไม่มีฮับ

หมายเลขชิ้นส่วน.	ขนาด	แคลมป์ต่อข้อต่อ	ติดตั้ง Torque
HW-NH150	หนึ่งนิ้วครึ่ง	2 ชิ้น	60 ปอนด์-นิ้ว
HW-NH22	2 นิ้ว
HW-NH33	3 นิ้ว
HW-NH44	4 นิ้ว
HW-NH55	5 นิ้ว	4 ชิ้น
HW-NH66	6 นิ้ว
HW-NH88	8 นิ้ว
HW-NH1010	10 นิ้ว

ตารางข้อกำหนดข้อต่อท่อแบบไม่มีฮับสำหรับงานขนาดกลาง

หมายเลขชิ้นส่วน.	ขนาด	แคลมป์ต่อข้อต่อ	ติดตั้ง Torque
HW-MD150	หนึ่งนิ้วครึ่ง	4 ชิ้น	80 ปอนด์-นิ้ว
HW-MD22	2 นิ้ว
HW-MD33	3 นิ้ว
HW-MD44	4 นิ้ว
HW-MD55	5 นิ้ว	6 ชิ้น
HW-MD66	6 นิ้ว
HW-MD88	8 นิ้ว
HW-MD1010	10 นิ้ว

ตารางข้อมูลจำเพาะข้อต่อแบบไม่มีฮับสำหรับงานหนัก

หมายเลขชิ้นส่วน.	ขนาด	แคลมป์ต่อข้อต่อ	ติดตั้ง Torque
HW-HD22	2 นิ้ว	4 ชิ้น	80 ปอนด์-นิ้ว
HW-HD33	3 นิ้ว
HW-HD44	4 นิ้ว
HW-HD55	5 นิ้ว	6 ชิ้น
HW-HD66	6 นิ้ว
HW-HD88	8 นิ้ว
HW-HD1010	10 นิ้ว

ตารางข้อกำหนดข้อต่อแบบไม่มีฮับสำหรับลดขนาด

หมายเลขชิ้นส่วน.	ขนาด	แคลมป์ต่อข้อต่อ	ติดตั้ง Torque
HW-NH215	2 นิ้ว × 1-1/2 นิ้ว	4 ชิ้น	60 ปอนด์-นิ้ว
HW-NH32	3 นิ้ว × 2 นิ้ว
HW-NH42	4 นิ้ว × 2 นิ้ว
HW-NH43	4 นิ้ว × 3 นิ้ว

ข้อได้เปรียบหลักของตัวเชื่อมต่อแบบไม่มีฮับ

ประสิทธิภาพการกันน้ำที่เหนือกว่า

แถบสแตนเลสสตีลที่ผ่านการวิศวกรรมและปะเก็นยางสร้างการปิดผนึกที่แน่นหนาและกันน้ำได้อย่างสมบูรณ์ ทำให้มั่นใจได้ถึงการเชื่อมต่อที่เชื่อถือได้และการต้านทานความชื้นในระยะยาว.

การออกแบบที่มีประสิทธิภาพในการป้องกันการรั่วไหล

แผ่นโลหะเสริมแรงและปลอกยืดหยุ่นช่วยยึดข้อต่อท่อให้แน่นหนา ป้องกันการสั่นสะเทือน การเคลื่อนที่ และการรั่วไหลของของเหลวที่ไม่พึงประสงค์ได้อย่างมีประสิทธิภาพ.

ทนต่อแรงดันและน้ำหนักได้อย่างยอดเยี่ยม

ตัวเรือนสแตนเลสสตีลเสริมความแข็งแรงและวัสดุยางที่ทนทาน ช่วยรักษาประสิทธิภาพการทำงานแม้ในสภาพแวดล้อมอุตสาหกรรมที่ท้าทาย.

ความสามารถในการลดเสียงรบกวนและการสั่นสะเทือน

ชั้นยางที่ยืดหยุ่นสามารถดูดซับการสั่นสะเทือนและลดเสียงรบกวนในระหว่างที่ของไหลไหลผ่าน ทำให้ระบบท่อเงียบขึ้นและสบายขึ้น.

กระบวนการติดตั้งที่ง่ายและรวดเร็ว

การออกแบบน้ำหนักเบาและโครงสร้างการขันที่เรียบง่ายช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องเชื่อม ติดกาว หรือใช้เครื่องมือพิเศษ ช่วยประหยัดเวลา.

ความเข้ากันได้กับวัสดุท่อหลายประเภท

ข้อต่อแบบไม่มีฮับไม่สามารถเชื่อมต่อท่อ PVC, เหล็กหล่อ, ทองแดง และ ABS ได้อย่างแนบสนิท ทำให้มีความหลากหลายและสะดวกสำหรับระบบประปาต่างๆ.

ข้อต่อท่อแบบไม่มีฮับมีกี่ประเภท

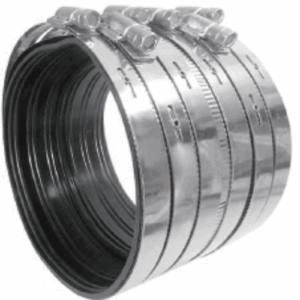

ข้อต่อท่อมาตรฐานแบบไม่มีฮับ

ข้อต่อท่อแบบไม่มีฮับมาตรฐานได้รับการออกแบบมาเพื่อตอบสนองความต้องการในงานประปาทั่วไป โดยให้การซีลที่เชื่อถือได้ ความยืดหยุ่น และทนต่อการกัดกร่อน มักใช้สำหรับเชื่อมต่อท่อระบายน้ำในบ้านพักอาศัย อ่างล้างหน้าหรืออ่างล้างจานในห้องน้ำ และระบบน้ำแรงดันต่ำที่ทำงานที่ประมาณ 0.9 ปอนด์ต่อตารางนิ้ว (6.2 กิโลปาสคาล). การออกแบบที่มีน้ำหนักเบาช่วยให้ติดตั้งได้อย่างรวดเร็วและบำรุงรักษาได้ง่าย ทำให้เหมาะสำหรับโครงการปรับปรุงบ้านหรือการซ่อมแซมระบบประปาขนาดเล็ก.

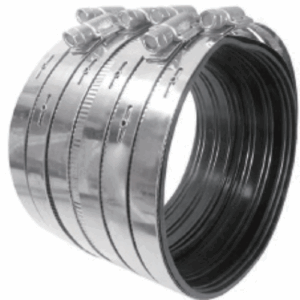

ข้อต่อท่อแบบไม่มีฮับ ขนาดงานกลาง

ข้อต่อท่อแบบไม่มีฮับสำหรับงานขนาดกลางให้ความแข็งแรงและความทนทานที่เหนือกว่าเมื่อเทียบกับประเภทมาตรฐาน ออกแบบมาเพื่อรองรับได้ถึงประมาณ 2.2 ปอนด์ต่อตารางนิ้ว (15.1 กิโลปาสกาล), ท่อเหล่านี้สามารถทนต่อแรงดันและการสั่นสะเทือนในระดับปานกลางได้ ทำให้เหมาะสำหรับการใช้งานในระบบประปาเชิงพาณิชย์ ระบบ HVAC และเครือข่ายระบบ급น้ำอุตสาหกรรมขนาดกลาง ข้อต่อเหล่านี้ยังรองรับการไม่ตรงแนวของท่อได้เล็กน้อย ทำให้การปิดผนึกมีประสิทธิภาพอย่างต่อเนื่อง และช่วยเพิ่มอายุการใช้งานของระบบ.

ข้อต่อแบบไม่มีฮับสำหรับงานหนัก

ข้อต่อแบบไม่มีฮับสำหรับงานหนักถูกสร้างขึ้นเพื่อรองรับสภาพแวดล้อมที่มีแรงดันสูงและแรงเค้นสูง โดยอ้างอิงจากการออกแบบดั้งเดิม ความกว้างได้ถูกเพิ่มขึ้นและมีการเพิ่มแคลมป์หลายจุดตรงกลางเพื่อทำให้การกระจายแรงเป็นไปอย่างสม่ำเสมอมากขึ้น ความแข็งแรงสูงขึ้น และการเชื่อมต่อมีความมั่นคงมากขึ้น รุ่นสำหรับงานหนักของ HANVOS มีแรงดันทดสอบสูงสุดที่ 4.3 ปอนด์ต่อตารางนิ้ว (29.6 กิโลปาสคาล). เหมาะอย่างยิ่งสำหรับท่อส่งน้ำประปาในเมือง, ระบบระบายน้ำอุตสาหกรรม, และการติดตั้งเครื่องจักรขนาดใหญ่. ข้อต่อเป็นไปตามมาตรฐาน CISPI 310, Factory Mutual EN 1680. ข้อต่อเป็นไปตามมาตรฐาน ASTM C564, ASTM C1540, IAPMOfile #3198. ปะเก็นทำจากสารประกอบที่ไม่ยืดหยุ่นซึ่งตรงตามข้อกำหนดของ ASTM C564.

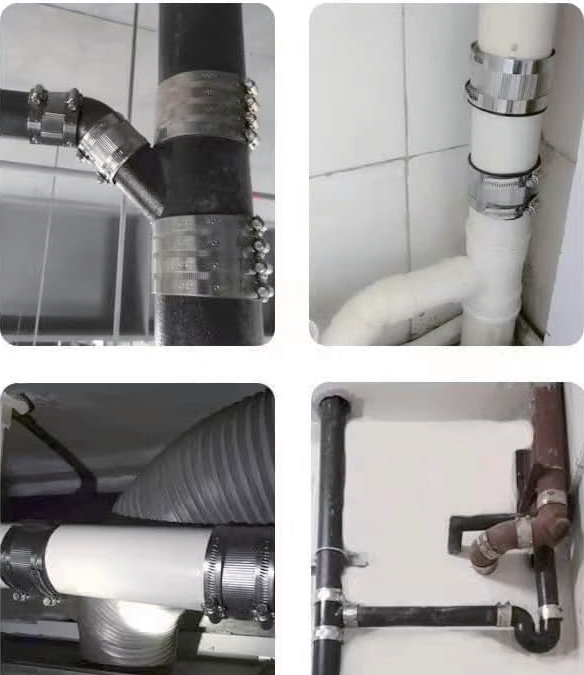

ข้อต่อแบบไม่มีแกนกลางในแอปพลิเคชันต่างๆ

HANVOS นำเสนอข้อต่อแบบไม่มีฮับขนาด 1″–10″ ที่มาพร้อมกับเทคโนโลยีการป้องกันสองทิศทางที่จดสิทธิบัตร ซึ่งช่วยเพิ่มประสิทธิภาพการถ่ายโอนแรงดันจากตัวหนีบไปยังปะเก็นและท่อ การออกแบบนี้ให้การเชื่อมต่อที่มีประสิทธิภาพและเชื่อถือได้มากขึ้น แทนที่ข้อต่อแบบมีฮับและปลั๊กแบบดั้งเดิมที่มีประสิทธิภาพน้อยกว่า ส่วนต่อไปนี้จะเน้นการประยุกต์ใช้เฉพาะของข้อต่อท่อแบบไม่มีฮับในสถานการณ์ท่อต่างๆ.

ข้อต่อแบบไม่มีฮับ PVC ต่อเหล็กหล่อ

เมื่อเชื่อมต่อ PVC กับเหล็กหล่อ สิ่งที่ต้องกังวลหลักคือการขยายตัวที่แตกต่างกันและความแข็งของวัสดุ ซึ่งอาจทำให้เกิดการรั่วซึมหรือความเครียดที่จุดเชื่อมต่อ ข้อต่อ PVC กับเหล็กหล่อแบบไม่มีฮับของ HANVOS ใช้ปลอกยางยืดหยุ่นและแคลมป์สแตนเลสที่ขันให้แน่นอย่างสม่ำเสมอเพื่อดูดซับการเคลื่อนไหวและรักษาการปิดผนึกที่แน่นหนาและกันน้ำได้.

อะแดปเตอร์เหล็กหล่อต่อกับ abs ไม่มีฮับ

การเชื่อมต่อเหล็กหล่อกับ ABS ต้องมีความต้านทานการสั่นสะเทือนและการกระจายแรงดัน เนื่องจาก ABS มีน้ำหนักเบากว่าและยืดหยุ่นมากกว่าเหล็กหล่อ อะแดปเตอร์แบบไม่มีฮับของ HANVOS สำหรับเหล็กหล่อกับ ABS มีคุณสมบัติพิเศษคือมีแผ่นโลหะเสริมความแข็งแรงและดีไซน์แคลมป์สองทิศทาง ซึ่งช่วยให้การถ่ายโอนแรงดันไปยังปะเก็นเป็นไปอย่างสม่ำเสมอ และลดความเสี่ยงของการเคลื่อนที่หรือการรั่วซึม.

ข้อต่อเหล็กหล่อต่อเหล็กหล่อแบบไม่มีดุม

สำหรับการเชื่อมต่อระหว่างเหล็กหล่อกับเหล็กหล่อ ความท้าทายคือแรงดันสูงและแรงทางกล ข้อต่อแบบไม่มีฮับสำหรับงานหนักของ HANVOS ใช้ปลอกยางหนาที่ผสมผสานกับสายรัดสแตนเลสที่แข็งแรง เพื่อให้การบีบอัดสูงสุดและคงความทนทานภายใต้แรงกดหนัก เหมาะสำหรับระบบระบายน้ำในเขตเทศบาลหรืออุตสาหกรรม.

ห้ามใช้ข้อต่อแบบฮับระหว่างพีวีซีกับทองแดง

เมื่อเชื่อมต่อ PVC และทองแดง ความแตกต่างของการขยายตัวทางความร้อนและความแข็งของวัสดุสามารถสร้างความเครียดให้กับจุดเชื่อมต่อได้ ข้อต่อแบบไม่มีฮับ HANVOS สำหรับ PVC กับทองแดง ใช้ปลอกยางยืดหยุ่นที่ดูดซับการขยายตัวและแคลมป์สองทิศทางที่กระจายแรงกดอย่างสม่ำเสมอ ทำให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนา ป้องกันการรั่วซึม สำหรับการใช้งานในระบบ급น้ำและระบบปรับอากาศ.

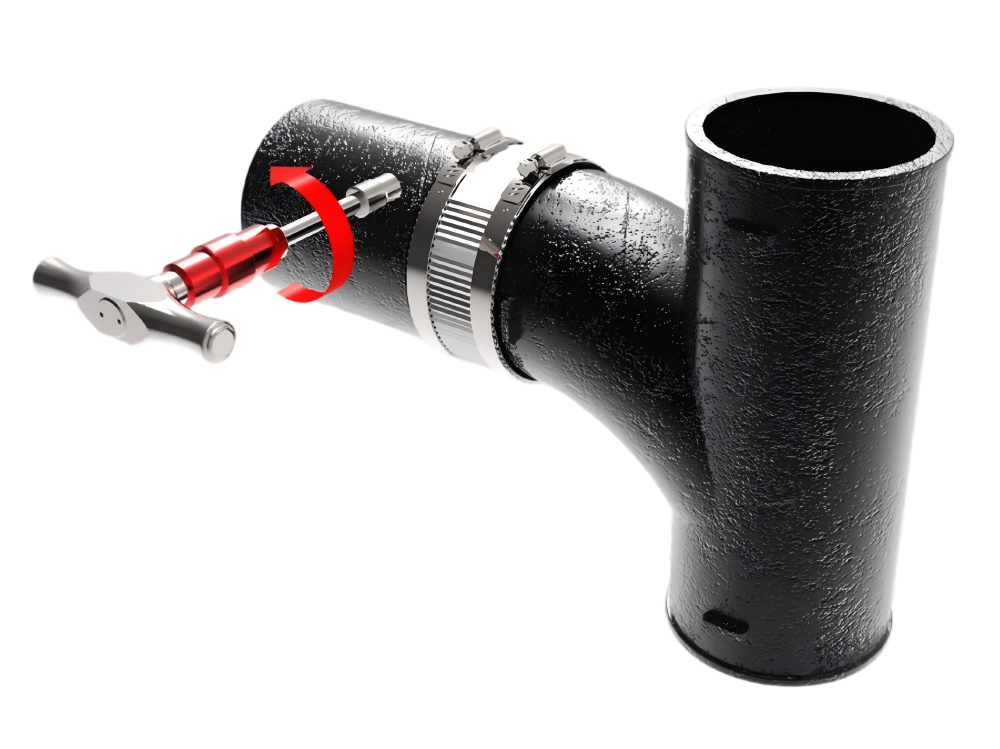

คุณติดตั้งข้อต่อท่อแบบไม่มีฮับได้อย่างไร

เตรียมปลายท่อ

ทำความสะอาดและทำให้ปลายท่อทั้งสองเรียบโดยกำจัดสนิม คมกริบ และเศษสิ่งสกปรกออกให้หมด ตรวจสอบให้แน่ใจว่าพื้นผิวแห้งและจัดแนวอย่างถูกต้องก่อนการติดตั้ง.

จัดวางปลอกยาง

เลื่อนปลอกยางเข้าไปที่ปลายท่อด้านหนึ่ง จากนั้นจัดแนวท่ออีกเส้นให้ปลายทั้งสองชนกันอย่างสม่ำเสมอภายในปลอกยาง โดยไม่มีช่องว่าง.

ติดตั้งแผ่นโลหะป้องกันและแคลมป์

วางแผ่นป้องกันสแตนเลสไว้บนปลอกให้แน่ใจว่าอยู่ตรงกลางของรอยต่อ จัดตำแหน่งแคลมป์ทั้งหมดให้ถูกต้องก่อนขันให้แน่น.

ขันให้แน่นและทดสอบการเชื่อมต่อ

ขันแคลมป์ทั้งหมดให้แน่นเท่ากันโดยใช้ประแจวัดแรงบิดตามข้อกำหนด ตรวจสอบรอยต่อและทำการทดสอบแรงดันหรือน้ำเพื่อยืนยันการปิดผนึกที่แน่นหนา.

คำถามที่พบบ่อยเกี่ยวกับข้อต่อแบบไม่มีฮับ

ห้ามใช้ยางไม่มียางในใต้ดินหรือไม่?

ใช่ ห้ามใช้ยางไม่มีฮับใต้ดิน แต่เฉพาะในกรณีที่ได้รับการจัดอันดับและอนุมัติให้ใช้ใต้ดินเท่านั้น ข้อต่อแบบไม่มีฮับมาตรฐานมักออกแบบมาสำหรับการใช้งานเหนือพื้นดินหรือภายในอาคาร เช่น การเชื่อมต่อท่อในระบบระบายน้ำหรือระบบระบายอากาศ.

สำหรับการติดตั้งใต้ดิน สิ่งสำคัญคือต้องใช้ข้อต่อแบบไม่มีฮับที่มีการป้องกันหรือข้อต่อแบบไม่มีฮับที่ทนทานซึ่งมีแผ่นป้องกันสแตนเลสที่ทนต่อการกัดกร่อนและปลอกยางที่แข็งแรง ส่วนประกอบเหล่านี้ช่วยป้องกันความชื้นในดิน ความดัน และการเปลี่ยนแปลงอุณหภูมิไม่ให้ส่งผลกระทบต่อการซีล.

ตรวจสอบรหัสประปาท้องถิ่นและใบรับรองผลิตภัณฑ์ (เช่น CUPC หรือ ASTM C1277) เสมอเพื่อให้แน่ใจว่าข้อต่อที่เลือกตรงตามมาตรฐานการติดตั้งใต้ดิน การใช้ประเภทที่เหมาะสมรับประกันความทนทาน ความต้านทานการรั่วซึม และประสิทธิภาพในระยะยาวใต้พื้นผิว.

คุณสามารถเชื่อมข้อต่อแบบไม่มีดุมได้หรือไม่?

ไม่, คุณไม่สามารถเชื่อมข้อต่อแบบไม่มีฮับได้ ข้อต่อเหล่านี้ถูกออกแบบมาเพื่อการเชื่อมต่อทางกลโดยเฉพาะ ไม่ใช่เพื่อจุดเชื่อม พวกมันใช้แคลมป์สแตนเลสและปลอกยางยืดหยุ่นเพื่อสร้างการปิดผนึกที่แน่นหนาและกันน้ำระหว่างท่อโดยไม่ต้องใช้ความร้อนหรือการหลอมรวม.

การเชื่อมจะทำให้ปลอกยางเสียหายและทำให้แผ่นป้องกันสแตนเลสเสียหาย ซึ่งอาจนำไปสู่การรั่วไหลหรือการล้มเหลวของข้อต่อได้ ความแข็งแรงของข้อต่อแบบไม่มีฮับมาจากการบีบอัดทางกลอย่างสม่ำเสมอ ไม่ใช่จากการเชื่อมติดกัน.

หากต้องการข้อต่อถาวรที่เชื่อมติดกัน ควรใช้ท่อโลหะและข้อต่อเชื่อมที่เข้ากันได้แทน สำหรับระบบระบายน้ำ ระบายอากาศ และระบบที่ไม่มีความดันส่วนใหญ่ ข้อต่อท่อแบบไม่มีฮับเป็นตัวเลือกที่ปลอดภัยกว่า รวดเร็ว และง่ายกว่าการเชื่อมสำหรับการเชื่อมต่อท่อ.
