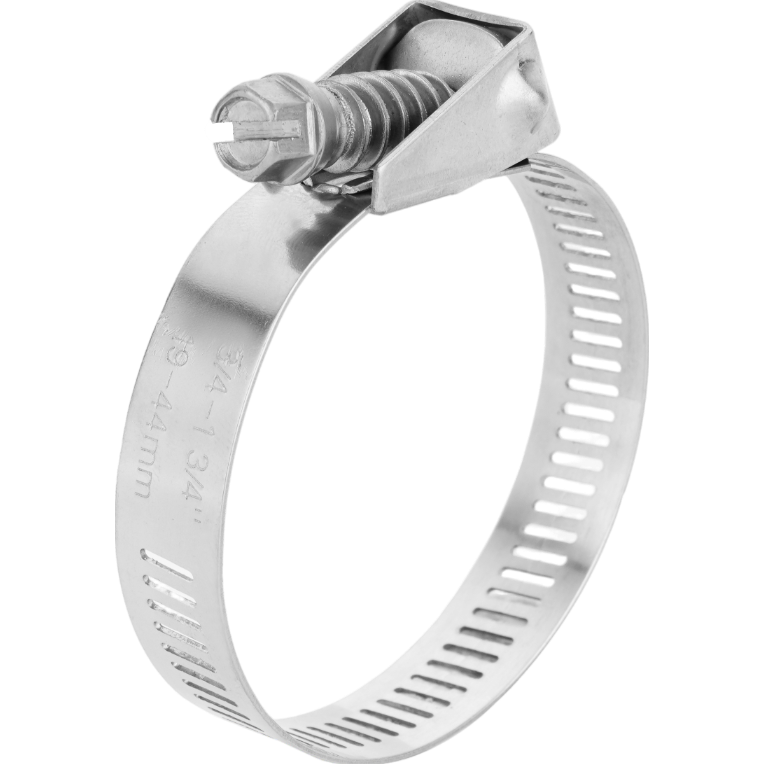

ผู้ผลิตแคลมป์สายยางล็อคเร็วแบบจีน สแน็ปล็อค
แคลมป์ล็อคเร็วแบบสแน็ปล็อคเป็นแคลมป์ชนิดขับเคลื่อนด้วยเกียร์หนอน ใช้กันอย่างแพร่หลายในการเชื่อมต่อท่อส่งน้ำมัน การเชื่อมต่อท่อระบายอากาศ การเชื่อมต่อสายสื่อสาร และสาขาอื่นๆ มีความต้านทานการกัดกร่อนที่ดี ติดตั้งและถอดออกได้ง่าย และสามารถปรับปรุงประสิทธิภาพการทำงานได้อย่างมีนัยสำคัญ ใช้หลักในการเชื่อมต่อท่อที่ต้องการประสิทธิภาพการติดตั้งและถอดประกอบสูง.
โครงสร้างพื้นฐานของแคลมป์สายยางปลดเร็วแบบล็อคสแน็ป

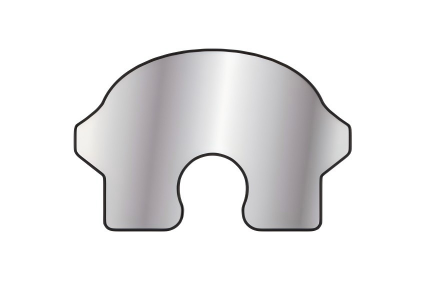

สะพาน
ตัวเลือกวัสดุประกอบด้วยสแตนเลสสตีลซีรีส์ 200/300 และการตกแต่งพื้นผิว เช่น การพาสซีเวชันและการชุบโลหะด้วยไฟฟ้า
สกรู
สกรูหกเหลี่ยมภายนอก มีให้เลือกหลายวัสดุและขนาดหัว

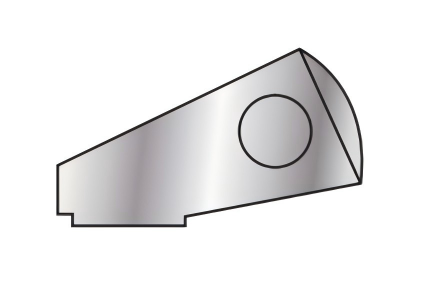

ที่อยู่อาศัย
ตัวเลือกวัสดุประกอบด้วยสแตนเลสสตีลซีรีส์ 200/300 และการตกแต่งพื้นผิว เช่น การพาสซีเวชันและการชุบโลหะด้วยไฟฟ้า
แบนด์
แถบเหล็กชิ้นเดียวที่มีความแข็งแรงเชื่อถือได้
KF13Q
วงดนตรี
สแตนเลส
ที่อยู่อาศัย
สแตนเลส
สะพาน
สแตนเลส
หัวหกเหลี่ยม
สแตนเลส
KF14Q
วงดนตรี
สแตนเลส
ที่อยู่อาศัย
สแตนเลส
สะพาน
สแตนเลส
หัวหกเหลี่ยม
สแตนเลส
KF13B
วงดนตรี
สแตนเลส
ที่อยู่อาศัย
สแตนเลส
สะพาน
สแตนเลส
หัวหกเหลี่ยม
เหล็กกล้าคาร์บอน หรือ สแตนเลสสตีล 400 ซีรีส์
KF14B
วงดนตรี
สแตนเลส
ที่อยู่อาศัย
สแตนเลส
สะพาน
สแตนเลส
หัวหกเหลี่ยม
เหล็กกล้าคาร์บอน หรือ สแตนเลสสตีล 400 ซีรีส์
HANVOS ให้บริการแคลมป์สายยางแบบสแนปล็อคปลดเร็วดังต่อไปนี้
12.7 มม. คลิปล็อคแบบสแน็ป ปลดเร็ว
แคลมป์สายยางปลดเร็วแบบล็อคอัตโนมัติ พารามิเตอร์
ตารางการจัดวางตัวล็อกสายยางแบบปลดเร็ว
| ข้อมูลจำเพาะ | วัสดุ | BAND | ที่อยู่อาศัย | สะพาน | สกรู |
| KF13B | W2 | 200/300 ซีรีส์ สแตนเลสสตีล | 200/300 ซีรีส์ สแตนเลสสตีล | สแตนเลสสตีลซีรีส์ 400 | เหล็กกล้าคาร์บอน |
| KF14B | W3 | 200/300/400 ซีรีส์ สแตนเลส | 200/300 ซีรีส์ สแตนเลสสตีล | สแตนเลสสตีลซีรีส์ 400 | สแตนเลสสตีลซีรีส์ 400 |
| KF13Q KF14Q |
W4 | เหล็กinox ซีรีส์ 300 | เหล็กinox ซีรีส์ 300 | 300/400 ซีรีส์ สแตนเลสสตีล | เหล็กinox ซีรีส์ 300 |
| การปรับแต่งข้อกำหนดและการกำหนดค่าวัสดุสามารถทำได้ตามความต้องการของลูกค้า ข้อมูลข้างต้นเป็นเพียงข้อมูลอ้างอิงเท่านั้นและไม่ควรถือเป็นข้อกำหนดทางเทคนิค. | |||||
ตารางข้อมูลจำเพาะของแคลมป์สายยางปลดเร็วแบบล็อคสแน็ป
| ระยะ | ข้อมูลจำเพาะ | ||||
| ช่วง มม. | ช่วงใน | KF13Q | KF13B | KF14Q | KF14B |
| 13-32 | 1/2 นิ้ว - 1 1/4 นิ้ว | • | • | • | • |
| 19-44 | 3/4″-1 3/4″ | • | • | • | • |
| 26-51 | 1 นิ้ว - 2 นิ้ว | • | • | • | • |
| 25-64 | 1 นิ้ว - 2 1/2 นิ้ว | • | • | • | • |
| 26-70 | 1 นิ้ว - 2 3/4 นิ้ว | • | • | • | • |
| 64-89 | 2 1/2 นิ้ว - 3 1/2 นิ้ว | • | • | • | • |
| 76-102 | 3 นิ้ว - 4 นิ้ว | • | • | • | • |
| 51-127 | 2 นิ้ว - 5 นิ้ว | • | • | • | • |
| 110-140 | 4 11/32″-5 1/2″ | • | • | • | • |
| 95-146 | 3 3/4 นิ้ว - 5 3/4 นิ้ว | • | • | • | • |
| 45-152 | 1 3/4 นิ้ว - 6 นิ้ว | • | • | • | • |
| 50-155 | 2 นิ้ว - 6 3/32 นิ้ว | • | • | • | • |
| 50-160 | 2 นิ้ว - 6 5/16 นิ้ว | • | • | • | • |
| 121-165 | 4 3/4″-6 1/2″ | • | • | • | • |
| 89-167 | 3 1/2″-6 9/16″ | • | • | • | • |
| 44-178 | 1 3/4 นิ้ว - 7 นิ้ว | • | • | • | • |
| 45-197 | 1 3/4 นิ้ว - 7 3/4 นิ้ว | • | • | • | • |
| 107-207 | 4 7/32″-8 5/32″ | • | • | • | • |
| 44.5-216 | 1 3/4 นิ้ว - 8 1/2 นิ้ว | • | • | • | • |
| 45-217 | 1 3/4 นิ้ว - 8 9/16 นิ้ว | • | • | • | • |
| 45-228 | 1 3/4 นิ้ว - 9 นิ้ว | • | • | • | • |
| 41-254 | 1 5/8″-10″ | • | • | • | • |
| 51-305 | 2 นิ้ว - 12 นิ้ว | • | • | • | • |
| 14-307 | 1/2″-12 3/32″ | • | • | • | • |
| 44.5-311 | 1 3/4″-12 1/4″ | • | • | • | • |
| 52-312 | 2 1/16″-12 5/16″ | • | • | • | • |
| 51-313 | 2 นิ้ว - 12 11/32 นิ้ว | • | • | • | • |
| 259-356 | 10 3/16″-14″ | • | • | • | • |
| 44.5-381 | 1 3/4″-15″ | • | • | • | • |
| 110-400 | 4 5/16″-15 3/4″ | • | • | • | • |
| 44-406 | 1 3/4″-16″ | • | • | • | • |
| 44.5-413 | 1 3/4″-16 1/4″ | • | • | • | • |
| 362-457 | 14 1/4″-18″ | • | • | • | • |
| 44.5-470 | 1 3/4 นิ้ว-18 1/2 นิ้ว | • | • | • | • |
| 44.5-508 | 1 3/4 นิ้ว - 20 นิ้ว | • | • | • | • |
