china spring loaded t bolt clamp manufacturer

Compliant with the SAEJ1508 standard,Type “SLTB”

This type of clamp belongs to bolted structure clamp. Adopting a spring structure, provides continuous torque compensation under temperature variation. It has a higher torque and adapt to more environments.

basic structure of spring loaded t bolt clamp

7/16" hex nut nylon insert

Material options include carbon steel with various plating treatments available.Corresponding self-locking nuts can be selected based on different temperature scenarios

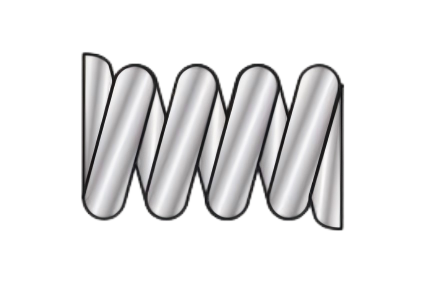

spring

Spring steel can withstand and provide continuous torque compensation

trunnion

สะพาน

300 series stainless steel and variety of structures are available with a curevd design for perfect fit

แบนด์

แถบเหล็กชิ้นเดียวที่มีความแข็งแรงเชื่อถือได้

t-bolt

Various material choices available, with surface treatments available such as passivation and plating. Bolt’s corresponding strength and thread type can be selected based on different load requirements

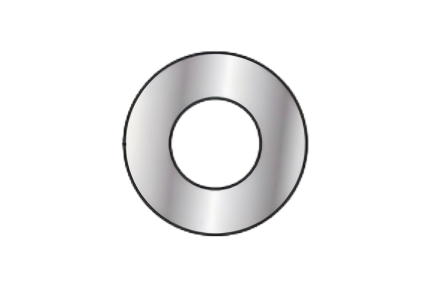

gasket

Carbon steel, plating treatment available

heavy-duty compression spring

Providing higher load capadty and sustained torque compensation

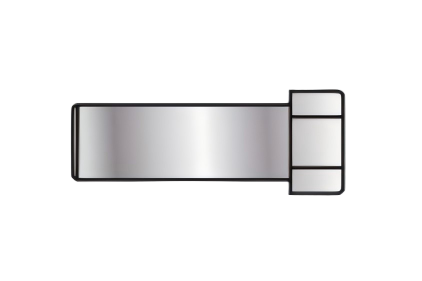

hexagon flange nut

Uniform force distri botion in the limit spring

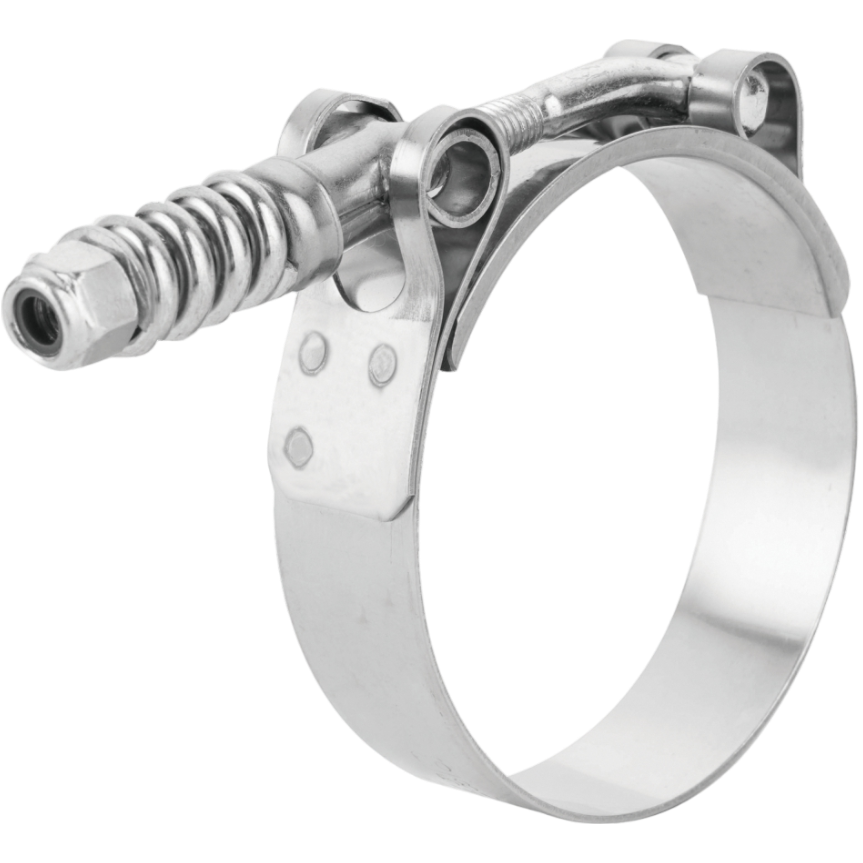

TX19BC1

วงดนตรี

สแตนเลส

สะพาน

สแตนเลส

Trunnion

สแตนเลส

ที-โบลต์

สแตนเลส

Hex Nut Nylon Insert

สแตนเลส

ฤดูใบไม้ผลิ

Spring Steel

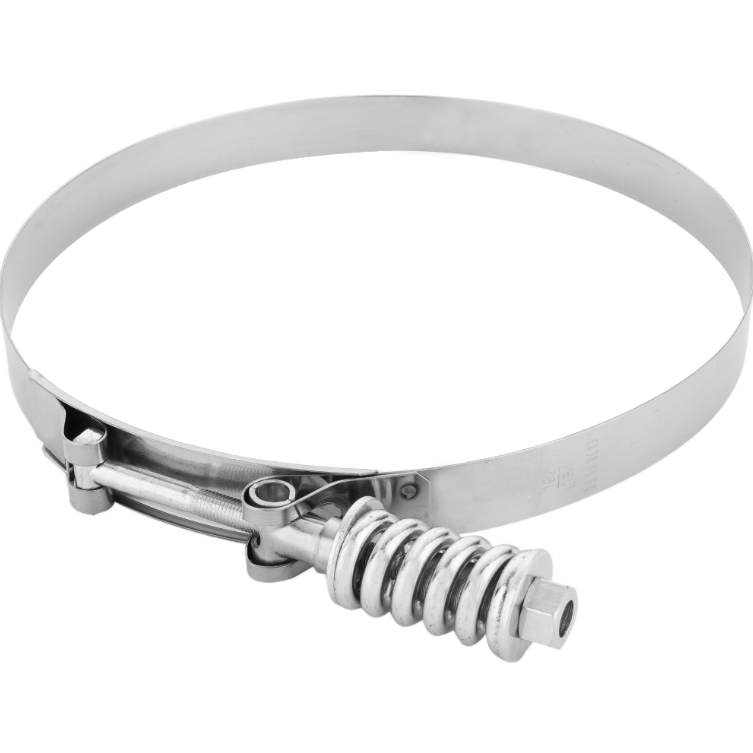

TX19BC2

วงดนตรี

สแตนเลส

สะพาน

สแตนเลส

Trunnion

สแตนเลส

ที-โบลต์

เหล็กกล้าคาร์บอน

ปะเก็น

เหล็กกล้าคาร์บอน

Heavy-duty Compression Spring

Spring Steel

ปะเก็น

เหล็กกล้าคาร์บอน

Hexagon Flange Nut

เหล็กกล้าคาร์บอน

spring loaded t bolt clamp Parameters

ข้อมูลจำเพาะ วัสดุ BAND สะพาน TRUNNION 1/4″ T-BOLT 7/16″ HEX NUT NYLON INSERT SPRING GASKET
TX19BC1 W2 เหล็กinox ซีรีส์ 300 เหล็กinox ซีรีส์ 300 เหล็กinox ซีรีส์ 300 เหล็กกล้าคาร์บอน เหล็กกล้าคาร์บอน Spring steel —
TX19BC2 W2 เหล็กinox ซีรีส์ 300 เหล็กinox ซีรีส์ 300 เหล็กinox ซีรีส์ 300 เหล็กกล้าคาร์บอน เหล็กกล้าคาร์บอน Spring steel เหล็กกล้าคาร์บอน
Customizaton of specifications and material configurations is available based on customer requirements. The above information is for reference only and should not be considered as technical specifications
ขนาด SAE หมายเลข. ระยะ ข้อมูลจำเพาะ
ช่วง มม. ช่วงใน SPECIFICATION TX19BC1 SPECIFICATION TX19BC2
34 50-58 1 15/16″-2 1/4″ • •
40 54-62 2 1/8″-2 7/16″ • •
46 59-67 2 5/16″-2 5/8″ • •
52 64-72 2 1/2″-2 13/16″ • •
58 69-77 2 11/16″-3″ • •
64 73-81 2 7/8″-3 3/16″ • •
70 78-86 3 1/16″-3 3/8″ • •
76 83-91 3 1/4″-3 9/16″ • •
82 88-96 3 7/16″-3 3/4″ • •
88 92-100 3 5/8″-3 15/16″ • •
94 97-105 3 13/16″-4 1/8″ • •
100 102-110 4″-4 5/16″ • •
108 108-116 4 1/4″-4 9/16″ • •
116 114-122 4 1/2″-4 13/16″ • •
124 121-129 4 3/4″-5 1/16″ • •
132 127-135 5″-5 5/16″ • •
140 134-142 5 1/4″-5 9/16″ • •
148 140-148 5 1/2″-5 13/16″ • •
156 146-154 5 3/4″-6 1/16″ • •
164 153-161 6″-6 5/16″ • •
172 159-167 6 1/4″-6 9/16″ • •
ขนาด SAE หมายเลข. ระยะ ข้อมูลจำเพาะ
ช่วง มม. ช่วงใน SPECIFICATION TX19BC1 SPECIFICATION TX19BC2
180 165-173 6 1/2″-6 13/16″ • •
188 172-180 6 3/4″-7 1/16″ • •
196 178-186 7″-7 5/16″ • •
204 184-192 7 1/4″-7 9/16″ • •
212 191-199 7 1/2″-7 13/16″ • •
220 197-205 7 3/4″-8 1/16″ • •
228 204-212 8″-8 5/16″ • •
236 210-218 8 1/4″-8 9/16″ • •
244 216-224 8 1/2″-8 13/16″ • •
252 223-231 8 3/4″-9 1/16″ • •
260 229-237 9″-9 5/16″ • •
268 235-243 9 1/4″-9 9/16″ • •
276 242-250 9 1/2″-9 13/16″ • •
284 248-256 9 3/4″-10 1/16″ • •
292 254-262 10″-10 5/16″ • •
300 261-269 10 1/4″-10 9/16″ • •
308 267-275 10 1/2″-10 13/16″ • •
316 273-281 10 3/4″-11 1/16″ • •
324 280-288 11″-11 5/16″ • •
332 286-294 11 1/4″-11 9/16″ • •
340 292-300 11 1/2″-11 13/16″ • •
